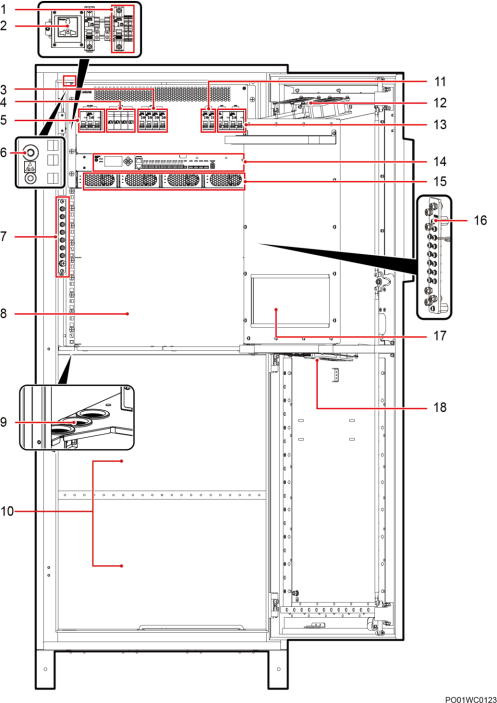

华为TP48200A-HD15A2 的内部结构

（16）RTN+母排                （17）热交换芯                （18）外循环风扇

简介：TP48200A-HD15A1是华为公司研发的一款户外直流电源系统，设备舱采用热交换，电池仓采用直通风温控方式，配置48V/50A整流模块，总输出电流可达200A。系统具备交流输入宽范围适应能力，输出高效率，全方位防雷保护，完善的电池管理及温度控制等功能，系统满足C类环境应用要求，广泛应用于各种户外站点。

输入电压：85VAC-300VAC，额定220V

额定公率：3000W

工作湿度：-40-+75

储存：105mm*281mm*40.8mm

重量：2kg

技术参数：

重量 ;≤120kg （丌含整流模块及电池）

制冷方式 ;设备舱：热交换 85W/K 电池舱：直通风（带加热盒） 安装方式 落地安装、楼顶安装、靠墙安装 走线方式 机柜底部，下进线，下出线 维护方式 前后操作、前后维护 噪声等级 满足GR487要求，噪声声压＜65dBA@1.5m 保护等级 ?设备舱：IP55，电池舱：IP44 电池空间 16U （2×150Ah） 用户空间 9U MTBF 200，000 hours

交流配电

输入模式; 三相兼容单相 输入电压 85VAC-300VAC，额定220VAC 输入频率 ?45~66Hz，额定值: 50Hz/60Hz 输入方式 1×63A/3P空开 交流防雷 20kA/40kA 维护插座 维护插座 交流输出 1×16A/1P，1×16A/1P（维护插座）

直流配电

输出电压; 42~58VDC， 额定值: 53.5VDC ? 大容量 12KW（4×3000W） 电池支路 ?2x63A/2P MCB ?一次下电支路 2×63A MCB，2×32A MCB 二次下电支路 2×16A MCB 直流防雷 10kA/20kA， 8/20μs

整流器

输入电压; 85VAC～300VAC，额定220V 额定功率 3000W

工作温度; -40℃~+75℃

尺寸 ;105mm（宽）×281mm（深）×40.8mm（高）

重量 <2kg

功率因素 ≥0.99 THD ≤5%?

控制器

TB2xYBIuCJjpuFjy0FdXXXmoFXa_!!2100922206

信号输入

3路模拟量 9路开关量 告警输出 8路干接点 通信端口 RS232， RS485 储存能力 历史告警丌小于1000条 显示模式 LCD

环境挃标

工作温度 -40℃~+45℃ （+太阳辐射） 储存温度 -40℃~+70℃

工作湿度 5%~95%（无凝露） 工作海拔 0~4000米

产品特点：

1.高集成化设计，设备收容能力强，可作为设备柜、电池柜、电源柜和传输柜应用支持全系列温控方式，适应各种应用环境

2.精细化智能温控系统，高COP模式优先工作；高效电源模块效率大于96%，降低系统能耗-48V直流温控系统，完善的隔热设计，保证不间断、稳定的

3.温度环境，提升系统可靠性

4.小型美观，选址容易，支持快速部署

5.单站单控，实现站点智能化远程管理

华为TP48200A-HD15A1户外电源柜，华为通信电源机柜，华为直流配电柜，华为户外电源机柜

华为TP48200A-HD15A1室外电源机柜，华为室外直流配电柜.

简介：华为TP48200A-HD15A1是华为公司研发的一款户外直流电源系统，设备舱 采用热交换、电池舱采用直通风温控方式，配置48V/50A整流模块，总 输出电流可达200A。系统具备交流输入宽范围适应能力，输出高效率， 全方位防雷保护，完善的电池管理及温度控制等功能。系统满足B类环 境应用要求，广泛应用于各种户外站点。

优势： 高防护等级：设备舱IP55，电池舱IP44 高效整流模块：效率＞96% 整流模块工作环境温度范围高达： -40℃~+75℃ 电源模块支持无损热插拔，安装维护便利 门置温控系统，维护、清洗、更换便利 防盗能力强：内铰链、内嵌门，门锁带锁盖，支持外挂锁 电池智能管理，延长电池使用寿命 支持蓄电池防反接功能，降低施工时系统风险 支持远程管理功能，降低客户运行成本
